Plantas de emergencia

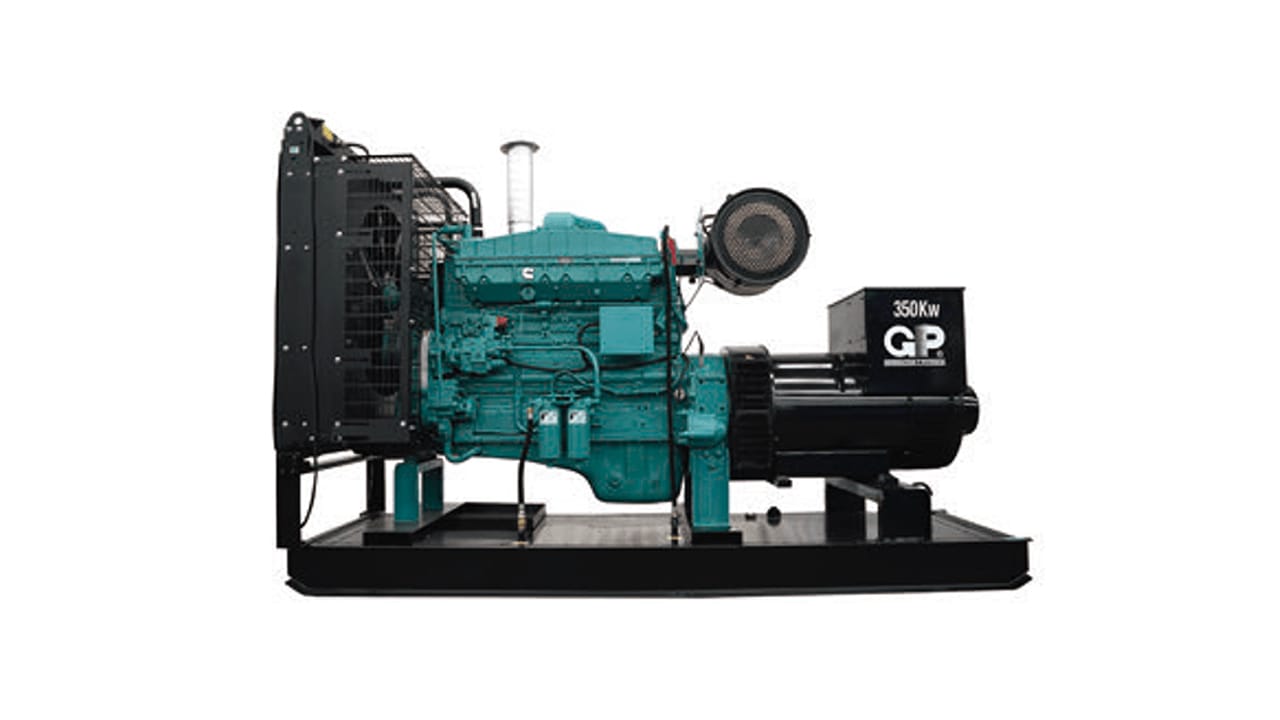

Modelo GP-350

¡La energía que tu empresa necesita!

Modelo GP-350

POTENCIA	STAND-BY KW KVA	PRIMER POWER KW KVA	CONTINUO KW KVA
1800 RPM	350 437.5	315 393	xx xx
BHP	535	480	375
CONSUMO Promedio LTS/HR	77	70	55

DIMENSIONES PLANTA

LARGO 3.10 M x ALTURA 2.00 M x FRENTE 1.15 M

PESO 2978 kg

TANQUE DE COMBUSTIBLE DIESEL

INTEGRADO A LA BASE

430 LTS

GARANTÍA 1 AÑO

Solicitar Cotización

¿Dudas?

TABLERO DE CONTROL Y TRANSFERENCIA MCA GP

El tablero de transferencia automático modelo GP-350 (220V) formado por interuptores termomagnéticos de 1250 Amp. tiene la función de arrancar, parar, proteger tanto el motor diesel como el generador eléctrico y hacer la transferencia y retransferencia de la carga de la red de CFE a la planta y viceversa por medio del módulo de control DSE-7320. Todo esto de forma automática o manual.

TABLERO DE CONTROL Y TRANSFERENCIA MCA GP TIPO AUTOSOPORTADO MODELO GP- C

TIPO NEMA1

ACCESORIOS INCLUIDOS EN TABLERO DE CONTROL

CARGADOR DE BATERÍA 12 VCD
BOTÓN PARO DE EMERGENCIA
TRANSFORMADORES DE CORRIENTE TIPO DONA (3)
BARRA DE TIERRA CON CONECTORES MECÁNICOS
BARRA DE NEUTRO AISLADO

DIMENSIONES GABINETE MODELO GP-C

ALTURA 1.86 cm x FRENTE 90 cm x FONDO 82 cm

PESO 200 KG

UNIDAD DE TRANSFERENCIA

INTERRUPTORES TERMOMAGNETICOS

3 x 1250 AMP. ABB (220 V)

MÓDULO DE CONTROL DSE-7320

El módulo de control ha sido desarrollado y fabricado por DEEP SEA ELECTRÓNICS uno de los fabricantes de controles eléctricos más importantes del mundo con más de 65 años de experiencia en el diseño y fabricación de sistemas de control para Plantas diesel y gas, basada en un microprocesador de 16 bits y circuitos de montaje superficial de la más alta resolución.

PARAMETROS ELÉCTRICOS

Voltaje de la batería (12 ó 24 VCD)
Voltaje del alternador (12 ó 24 VCD)
Instrumentación adicional (mediante CAN BUS)
Voltaje de generación (L-N)
Voltaje de generación (L-L)
Frecuencia de generación (Hz)
Corriente demandada al generador
Falla a tierra del generador
Protección por sobrecarga (KW)
KW del generador (L1, L2, L3)
KW totales del generador
KVA del generador (L1, L2, L3)
KVA totales del generador
Factor de potencia (L1, L2, L3)
Factor de potencia promedio
KVAr totales de generación
KWh totales de generación
KVAh totales de generación
KVArh totales de generación
Secuencia de fases de generación
Voltaje de la red ( L-N)
Voltaje de la red (L-L)
Frecuencia de la red
Corriente de la red
KW de la red
KVA de la red
FP de la red
KVAr de la red
Secuencia de fases de la red

PARAMETROS MECÁNICOS

Velocidad del motor (RPM)
Presión del aceite lubricante (PSI y BARS)
Temperatura del refrigerante (oC y oF)
Horas de operación
Próximo mantenimiento (si es habilitado)
Nivel de combustible (en %)

COMUNICACIÓN REMOTA

Comunicación remota vía puerto RS232 ó RS485. El puerto RS232 enlaza un modem a una P.C. vía la línea PSTN o a la red GSM (usando un modem adecuado). El módulo puede también informar mediante teléfonos celulares usando mensajes GSM ó SMS para notificar alarmas del sistema. El puerto RS485 provee de una interface ̈Modbus ̈ Usando el protocolo de comunicación estandar de la industria permite la interacción en nuevos y excelentes esquemas de administración y control.

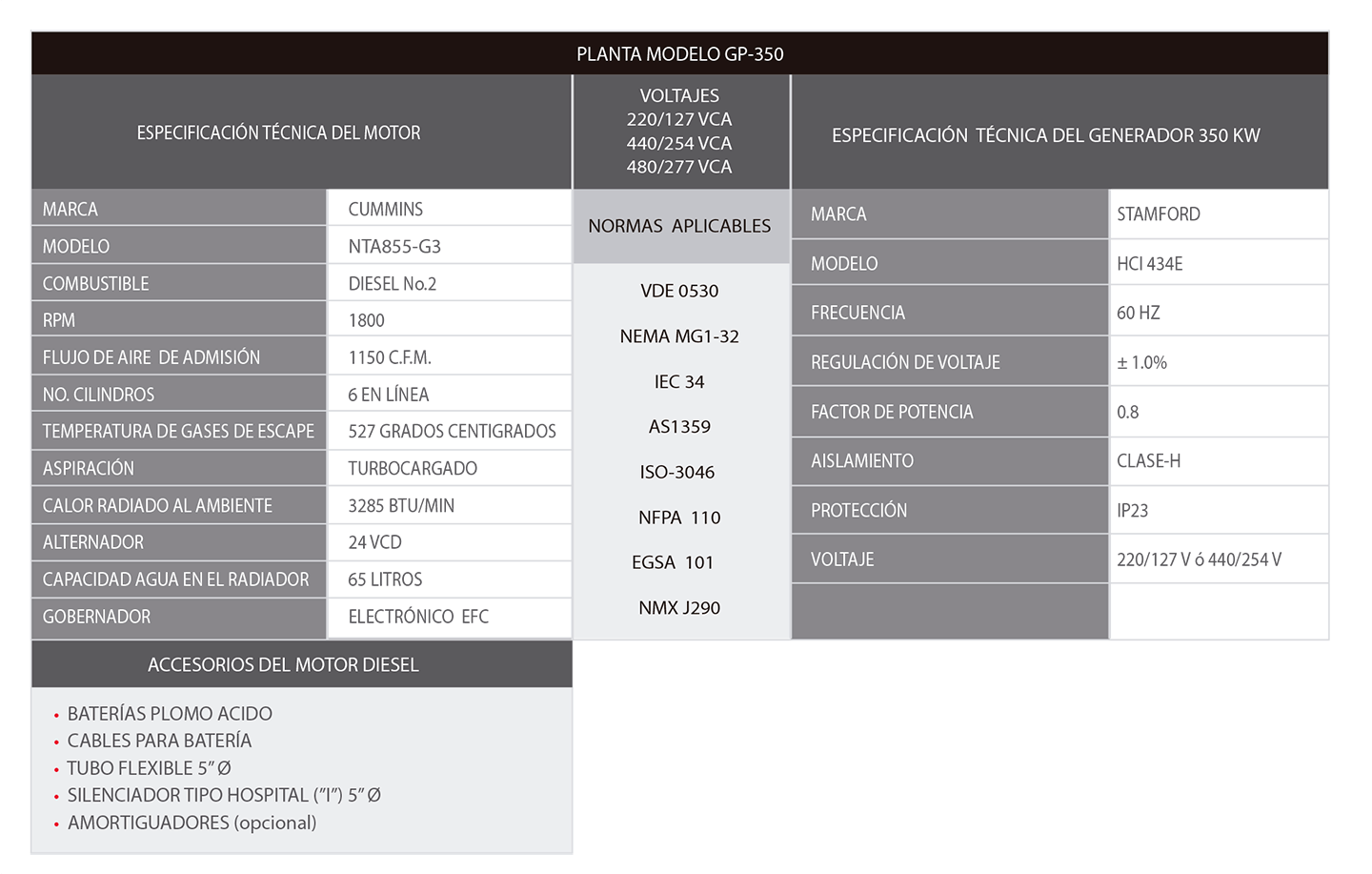

FICHA TÉCNICA
